 実験データ   < -8-  >

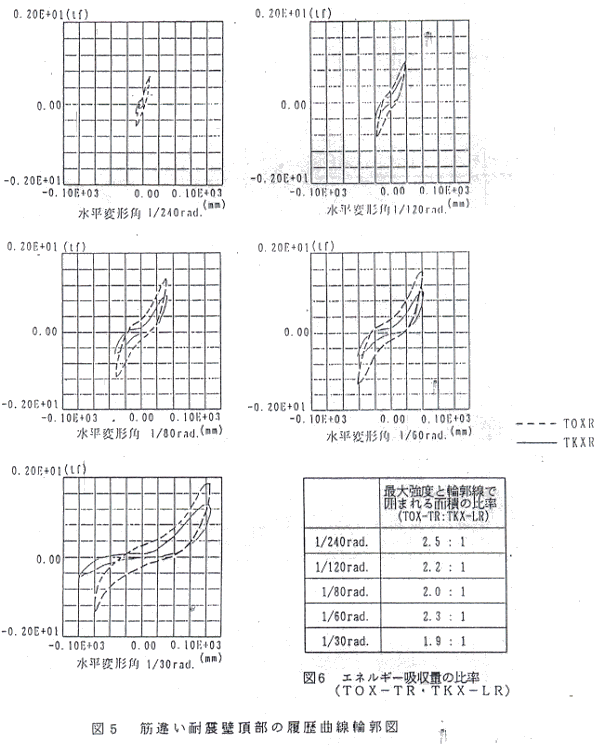

図５　は、筋違耐震壁頂部の履歴曲線輪郭図であり、耐震補強金物を使用した試験体（ＴＯＸ−ＴＲ）と住宅金融公
　　庫仕様の補強金物を使用した試験体　（ＴＫＸ−ＬＲ）を比較したものである。これらの図は耐震壁水平変形角の
　　各段階毎に示したものである。補強金物を使用した耐震壁の最大強度は住宅金融公庫仕様の耐震壁に比較し
　　て１．５倍、輪郭線で囲まれる面積（エネルギー吸収量）は１．９倍以上と、共に大きい。このことは耐震補強金物
　　を使用することにより、筋違い耐震壁の耐震性能が著しく向上することを意味している。
　
　　図５　　筋違耐震壁頂部の履歴曲線輪郭図

　
